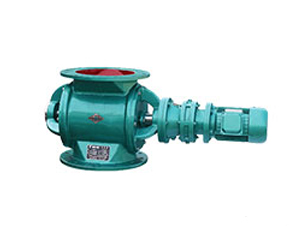

YCD-HX星型卸料器

YCD-HX型星型卸料器常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統,星型卸料器以均勻,連續地向輸料管供料,以_氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料器的上,下部氣壓隔斷起到鎖氣作用.因此, 星型卸料器是氣力輸送系統中常用的重要部件。
　　星型卸料器又稱卸料器,旋轉給料器,鎖氣閥.通常星型卸料的結構是由帶有數片葉片的轉子葉輪,殼體,密封件及減速器,電動機等組成.當上部料倉的物料靠自重落下充填在葉片之間的空隙中,隨葉片的旋轉而上部卸出,因此,星型卸料器可以定量而連續地卸料。

主要技術參數：

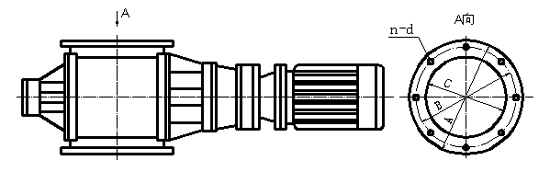

型號 Type	每轉體積 Volume/ Rotation	減速電機型號 （Speed-down motor model）	轉速 （Rew）	工作溫度 （Work temperature）	重量 （Weight）	安裝聯接尺寸 Installation Dimension
		KW	r/min	℃	Kg	A	B	C	A1	B1	C1	H	L	N-Φ
2型	2立升/轉	XLD2-59-0.55	24	≤280	80	Φ240	Φ200	Φ150	240	200	150	240	870	8-Φ11
4型	4立升/轉	XLD2-59-0.55	24	≤280	100	Φ280	Φ240	Φ180	280	230	180	280	910	8-Φ13
6型	6立升/轉	XLD2-59-0.55	24	≤280	120	Φ300	Φ260	Φ200	290	250	200	300	930	8-Φ13
8型	8立升/轉	XLD3-59-0.75	24	≤280	130	Φ320	Φ280	Φ220	310	270	220	320	995	8-Φ13
10型	10立升/轉	XLD3-59-1.1	24	≤280	140	Φ340	Φ300	Φ240	330	290	240	340	1030	8-Φ15
12型	12立升/轉	XLD3-59-1.1	24	≤280	150	Φ360	Φ320	Φ260	350	310	260	360	1050	8-Φ15
14型	14立升/轉	XLD3-59-1.1	24	≤280	165	Φ380	Φ340	Φ280	380	330	280	380	1070	8-Φ18
16型	16立升/轉	XLD3-59-1.1	24	≤280	175	Φ400	Φ360	Φ300	400	350	300	400	1090	8-Φ18
18型	18立升/轉	XLD3-59-1.5	24	≤280	210	Φ420	Φ380	Φ320	420	370	320	420	1140	8-Φ18
20型	20立升/轉	XLD3-59-1.5	24	≤280	230	Φ440	Φ400	Φ340	440	390	340	440	1160	8-Φ18
26型	26立升/轉	XLD4-59-1.5	24	≤280	300	Φ500	Φ460	Φ400	510	450	400	520	1260	8-Φ18
30型	30立升/轉	XLD4-59-2.2	24	≤280	350	Φ540	Φ500	Φ440	540	490	440	560	1335	8-Φ18
40型	40立升/轉	XLD4-59-/3	24	≤280	570	Φ610	Φ560	Φ480	600	550	480	620	1470	16-Φ18
60型	60立升/轉	XLD4-59-3	24	≤280	600	Φ660	Φ610	Φ500	660	6610	500	680	1500	16-Φ18
80型	80立升/轉	XLD5-59-4	24	≤280	490	Φ670	Φ620	Φ540	670	620	540	720	1580	16-Φ18
100型	100立升/轉	XLD5-59-4	24	≤280	900	Φ740	Φ680	Φ600	730	680	600	800	1700	16-Φ18
250型	250立升/轉	XLD6-59-5.5	24	≤280	1100	1060×900		960×800		860×700		1000	2050	22-Φ20
